Voici tous les dessins techniques des produits Apple

Apple publie des dessins techniques particulièrement détaillés pour aider les fabricants d’accessoires à concevoir des produits parfaitement adaptés à ses appareils. Ces documents offrent aussi un aperçu fascinant du niveau de précision accordé par la marque à ses designs.

Des plans techniques accessibles aux fabricants d’accessoires

Tout le monde ne le sait pas forcément, mais Apple met à disposition une vaste collection de dessins cotés dans la section consacrée aux accessoires de son site destiné aux développeurs.

La collection « Dimensional Drawings » rassemble actuellement les plans techniques de 96 appareils Apple.

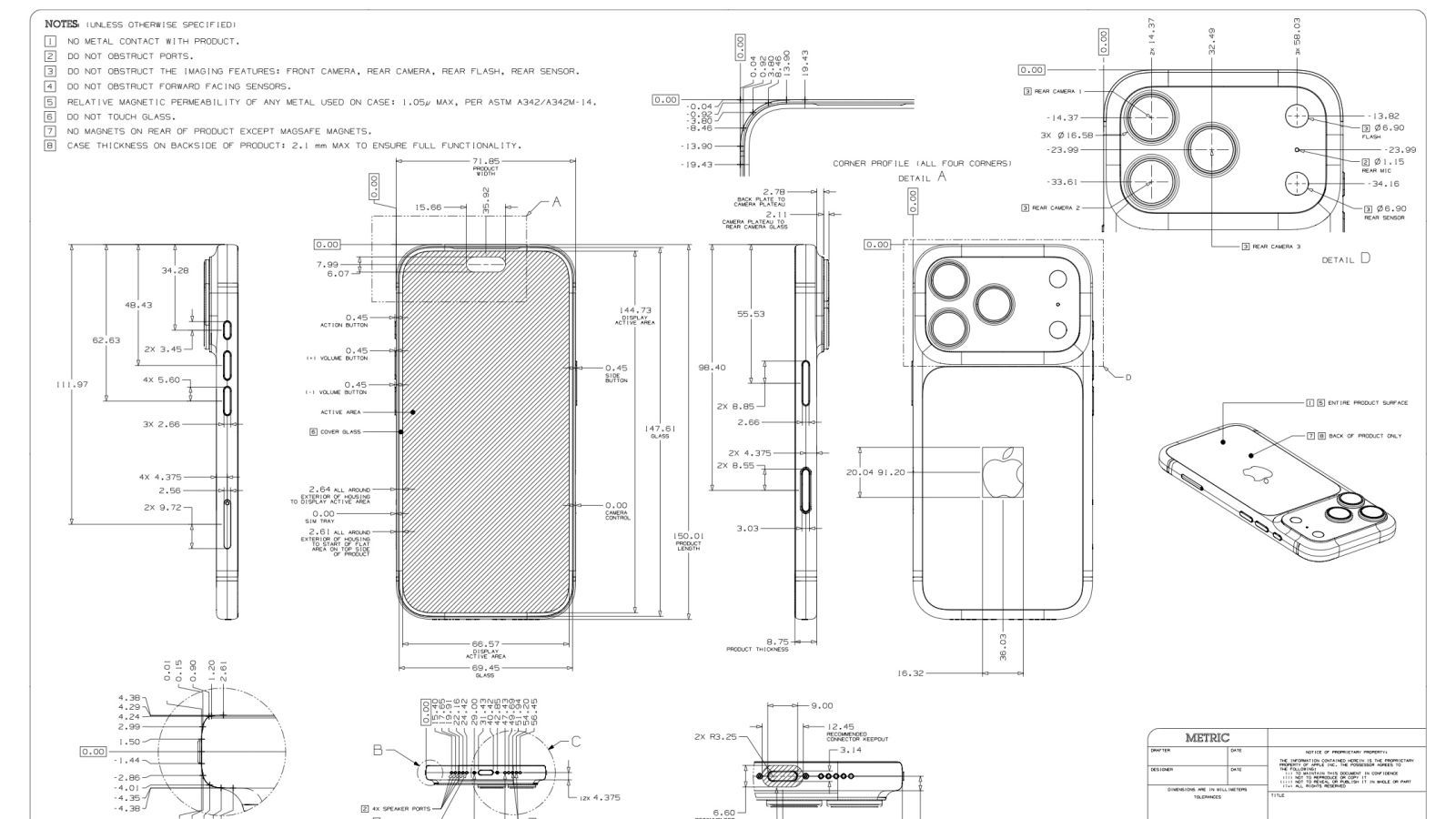

On y trouve notamment les nouveaux iPhone 18 Pro, Apple Watch Ultra 4, Apple Watch Series 12 et AirPods 5. La liste comprend également des produits comme le MacBook Neo et la Siri Remote. Pas encore l’iPhone Duo.

Apple fournit aussi les dimensions de plusieurs accessoires, parmi lesquels les AirTag, les boîtiers de recharge des AirPods et même les inserts optiques ZEISS destinés à l’Apple Vision Pro.

Des dimensions détaillées au millimètre près

Chaque document contient des informations très précises sur la conception des produits.

Les plans indiquent notamment :

• les dimensions générales de l’appareil ;
• la forme et le rayon de ses courbes ;
• la position des boutons ;
• l’emplacement des caméras et des capteurs ;
• les ouvertures des haut-parleurs ;
• les connecteurs ;
• les zones à préserver autour de certains composants ;
• les matériaux qui ne doivent pas être placés à certains endroits.

Ces informations permettent aux fabricants de concevoir des coques, étuis, supports, protections et autres accessoires sans gêner les boutons, les capteurs, les microphones, les haut-parleurs ou les systèmes de recharge.

Les documents précisent également les zones d’exclusion, ou zones protégées. Il s’agit des espaces qui doivent rester libres afin de ne pas perturber le fonctionnement de l’appareil ou de ses composants.

Une ressource utile bien au-delà des accessoires

Apple destine officiellement ces dessins aux fabricants d’accessoires, mais ils peuvent intéresser un public beaucoup plus large.

Les amateurs de matériel, de design industriel et d’ingénierie peuvent y observer la manière dont Apple définit précisément les formes de ses produits. Les plans montrent que chaque courbe, chaque ouverture et chaque espace autour d’un composant répond à des contraintes spécifiques.

Ils permettent aussi de comparer les générations d’appareils et de repérer les évolutions parfois difficiles à voir à l’œil nu.

Pour les passionnés de design, ces documents constituent ainsi une sorte de radiographie extérieure des produits Apple. Ils ne révèlent pas nécessairement les composants internes, mais ils montrent avec une grande précision la géométrie et les contraintes physiques de chaque appareil.

Une collection régulièrement mise à jour

La bibliothèque évolue au fil des lancements de nouveaux produits. Apple y ajoute progressivement les plans des appareils récents afin que les fabricants puissent préparer leurs accessoires dès leur commercialisation.

La collection comprend aujourd’hui des dizaines de produits et d’accessoires, couvrant plusieurs catégories : iPhone, iPad, Mac, Apple Watch, AirPods, Apple TV, accessoires et appareils de réalité augmentée.

Les dessins techniques d’Apple sont disponibles dans la section « Dimensional Drawings » du site destiné aux développeurs et fabricants d’accessoires.
